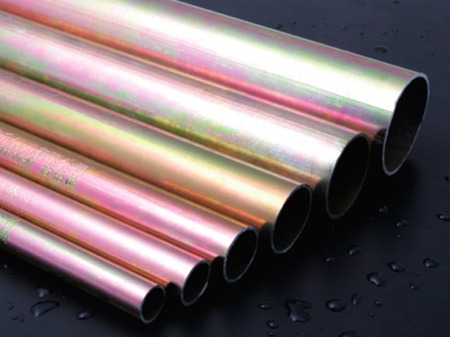

JDG管(套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管)是一種電氣線路新型保護用導管,連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路,無需做跨接地,焊接和套絲,是明敷暗勲絕緣電線專用保護管最的好選擇。
010-87564866
JDG管(套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管)是一種電氣線路新型保護用導管,連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路,無需做跨接地,焊接和套絲,是明敷暗敷絕緣電線專用保護管最的好選擇。
東宏東升牌JDG管性能技術指標依據《電氣安裝用導管特殊要求》GB/T20041.21-2008及《電氣安裝用導管技術要求通用要求》GB/20041.1-2005的規定執行;符合套接緊定鋼導管(JDG)電線管路施工及驗收規程按CECS120:2007的規范。
JDG鍍鋅鋼導管管材規格表 單位:mm | ||||||
規格 | φ16 | φ20 | φ25 | φ32 | φ40 | φ50 |
外徑 D | 16 | 20 | 25 | 32 | 40 | 50 |
外徑允許偏差 | 0-0.3 | 0-0.4 | ||||
壁厚S | 1.5 | 1.6 | ||||
壁厚允許偏差 | 0.15 | |||||
長度L | 4000 | |||||
長度允許偏差 | 5 |
2013年國家CQC審核中心通知各廠商更換新的執行標準,東宏東升更新了CQC審核標準,東宏東升目前所生產的貨品已經更換了新標準,原GBT14823.1-93等標準已經被新標準所代替,下面是新老標準的一些對比。給大家提供參考。
KBG管:套接扣壓式薄壁鋼導管。其驗收規范為CECS100:98。
JDG鍍鋅鋼導管管材規格表 (mm) | |||||
規格 | φ16 | φ20 | φ25 | φ32 | φ40 |
外徑 D | 16 | 20 | 25 | 32 | 40 |
外徑允許偏差 | 0-0.3 | 0-0.4 | |||
壁厚S | 1 | 1.2 | |||
壁厚允許偏差 | 0.8 | 0.1 |
這兩種導管都屬于薄壁導管,都可以應用在建筑電氣工程上,但有時會混淆。二者的主要區別有:
為《套接緊定式鋼導管電線管路施工及驗收規程》(CECS20:2007
為《套接扣壓式薄壁鋼(KBG)導管電線管路施工及驗收規范》(CECS100:98)
由于兩種導管的規格相近,基本上可以通用,所以有一些施工單位拿KBG管當JDG管用。因此應該加強物質進場報驗時的審查工作,并在施工過程中隨時抽查在施材料。
是由鋼導管、連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路,即套接管件采用螺釘緊定;KBG是采用套接扣壓式連接的薄壁鋼導管。
明確要求采用Q235鋼材制作。KBG則沒有這方面的要求。其它方面的區別,不詳述,可以參見相應的驗收規程。
套接緊定式有螺紋緊定型連接套管規格與允許偏差 | |||||
規格 | φ16 | φ20 | φ25 | φ32 | φ40 |
內徑 D | 16 | 20 | 25 | 32 | 40 |
內徑允許偏差 | 0.3 | ||||
外徑D | 19.2 | 23.2 | 28.2 | 35.2 | 43.2 |
壁厚S | 2.2 | ||||
厚度允許偏差 | 0.1 | ||||
總長度 | 55 | 60 | 75 | 95 |
套接緊定式有螺紋緊定型連接套管規格與允許偏差 | |||||
規格 | φ16 | φ20 | φ25 | φ32 | φ40 |
內徑 D | 16 | 20 | 25 | 32 | 40 |
內徑允許偏差 | 0.3 | ||||
外徑D | 19.2 | 23.2 | 28.2 | 35.2 | 43.2 |
壁厚S | 2.2 | ||||
厚度允許偏差 | 0.1 | ||||
總長度 | 45 | 50 | 60 |
